STL in STEP umwandeln: Anleitung, Grenzen und wann sich Konstruktion lohnt

Die Frage kommt meist aus einer von zwei Richtungen. Entweder liegt ein 3D-Scan vor, und der Lieferant verlangt eine STEP-Datei. Oder eine STL aus dem 3D-Druck-Umfeld soll in einem CAD-System weiterbearbeitet werden. In beiden Fällen sieht die Aufgabe nach einer reinen Formatfrage aus — und genau das ist sie nur zur Hälfte.

STL und STEP: zwei Arten, eine Form zu beschreiben

Eine STL-Datei beschreibt die Oberfläche eines Teils als Netz aus Dreiecken. Mehr steht nicht darin: keine Bohrung, keine Ebene, keine Rundung, nur Tausende bis Millionen kleiner Facetten, die zusammen die Form annähern. Nicht einmal eine Maßeinheit ist gespeichert — ob die Zahlen Millimeter oder Zoll meinen, muss man wissen.

Eine STEP-Datei beschreibt dagegen Flächen mathematisch exakt: Diese Fläche ist eine Ebene, jene ein Zylinder mit 12 Millimetern Durchmesser, dazwischen eine Rundung. CAD-Systeme arbeiten mit genau dieser Art von Geometrie. Deshalb verlangen Konstrukteure, Fertiger und Lieferanten STEP — und deshalb hilft es nur begrenzt, das Netz einfach umzuverpacken.

Anleitung: STL in STEP umwandeln mit FreeCAD

FreeCAD ist kostenlos, läuft unter Windows, macOS und Linux und erledigt die Umwandlung in wenigen Minuten. Die Menünamen können je nach Version und Spracheinstellung leicht abweichen; in Klammern steht die englische Bezeichnung.

1. STL laden: Über Datei → Importieren die STL-Datei öffnen. Sie erscheint als Netz (Mesh) im Modellbaum.
2. In den Arbeitsbereich Part wechseln und das Netz im Modellbaum auswählen.
3. Form aus Netz erstellen (Create shape from mesh): Eine Nähtoleranz von etwa 0,1 mm ist ein üblicher Ausgangswert. FreeCAD legt daraus eine Form aus lauter Einzelflächen an.
4. In Festkörper umwandeln (Convert to solid): Aus der Flächenhülle wird ein geschlossener Körper — vorausgesetzt, das Netz hat keine Löcher.
5. Optional Form verfeinern (Refine shape): Dreiecke, die in derselben Ebene liegen, werden zu größeren Flächen zusammengefasst. Gekrümmte Bereiche bleiben facettiert.
6. Den Festkörper auswählen und über Datei → Exportieren als STEP-Datei speichern.

Ist das Netz nicht geschlossen — bei Scans häufig —, scheitert Schritt 4. Dann hilft vorher die Netz-Reparatur im Arbeitsbereich Mesh, oder das Teil bleibt eine offene Flächenhülle.

Was dabei tatsächlich herauskommt

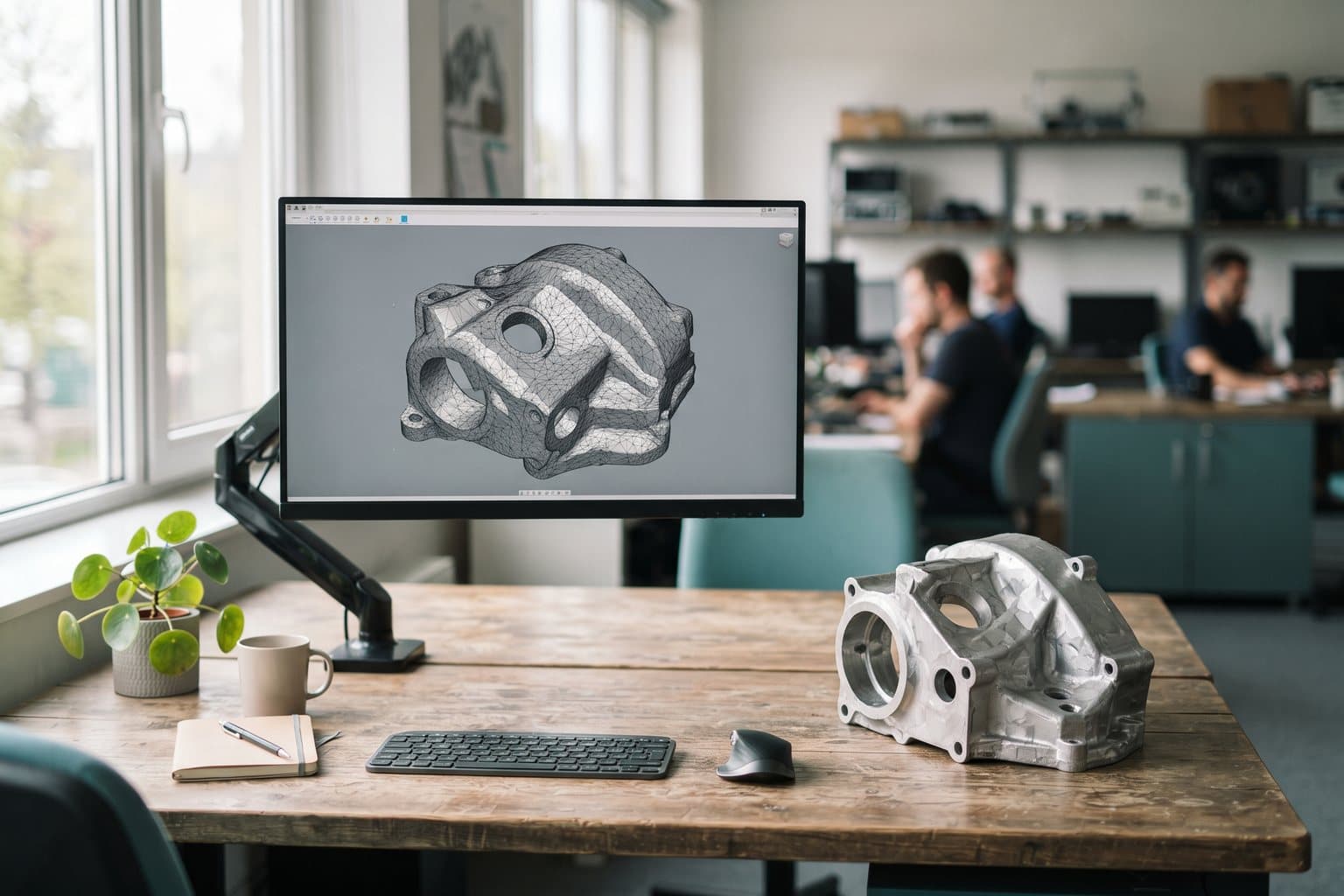

Die neue Datei trägt die Endung .step und lässt sich in jedem CAD-System öffnen. Im Inneren ist sie aber dasselbe Netz wie vorher: Jedes Dreieck ist jetzt eine eigene ebene Fläche. Aus einer Bohrung wird ein Vieleck mit Dutzenden schmaler Flächen, aus einer Rundung ein Fächer. Die Datei ist oft ein Vielfaches größer als die STL, und große Netze bringen manches CAD-System spürbar ins Stocken.

• Messen geht nur ungefähr: Der Abstand zweier Facetten ist nicht der Durchmesser der Bohrung.
• Ändern geht kaum: Es gibt keine Bohrung, deren Durchmesser man anpassen könnte, nur viele einzelne Flächen.
• Eine Zeichnung abzuleiten ergibt wenig Sinn: Die Bemaßung bezieht sich auf Facetten statt auf Formelemente.
• Die Maße sind die des Netzes: Bei einem Scan stecken Verschleiß, Verzug und Messrauschen mit darin.

Online-Konverter und die meisten anderen Programme arbeiten nach demselben Prinzip. Einige CAD-Systeme können beim Umwandeln einfache Ebenen und Zylinder erkennen; bei sauberen, kantigen Netzen klappt das ordentlich, bei verrauschten Scans selten zuverlässig. Wer Online-Dienste nutzt, sollte bedenken, dass die Datei auf einem fremden Server landet — bei Kundenteilen oder eigener Konstruktion nicht immer erwünscht.

Wann die automatische Umwandlung reicht

• Als Platzhalter in einer Baugruppe, um Bauraum und Anschlüsse zu sehen.
• Für eine Kollisionsprüfung oder eine grobe Einbausituation.
• Für Visualisierung, Präsentation oder Rendering.
• Als Referenz, an der jemand anschließend eine eigene Konstruktion aufbaut.

Und wer das Teil nur drucken will, braucht gar kein STEP: STL ist das Format, mit dem 3D-Drucker arbeiten.

Wann Sie ein konstruiertes Modell brauchen

• Das Teil soll gefräst, gedreht oder gegossen werden — CAM-Programme brauchen echte Flächen für saubere Werkzeugwege.
• Maße, Passungen und Toleranzen sind wichtig, etwa bei Lagersitzen oder Bohrbildern.
• Das Teil soll geändert werden: eine Bohrung verschieben, eine Wand verstärken, eine Variante ableiten.
• Eine Fertigungszeichnung wird gebraucht.
• Der Lieferant oder Kunde verlangt ausdrücklich ein „echtes“ STEP-Modell und kein konvertiertes Netz.

Konstruktive Rekonstruktion: vom Netz zum Modell

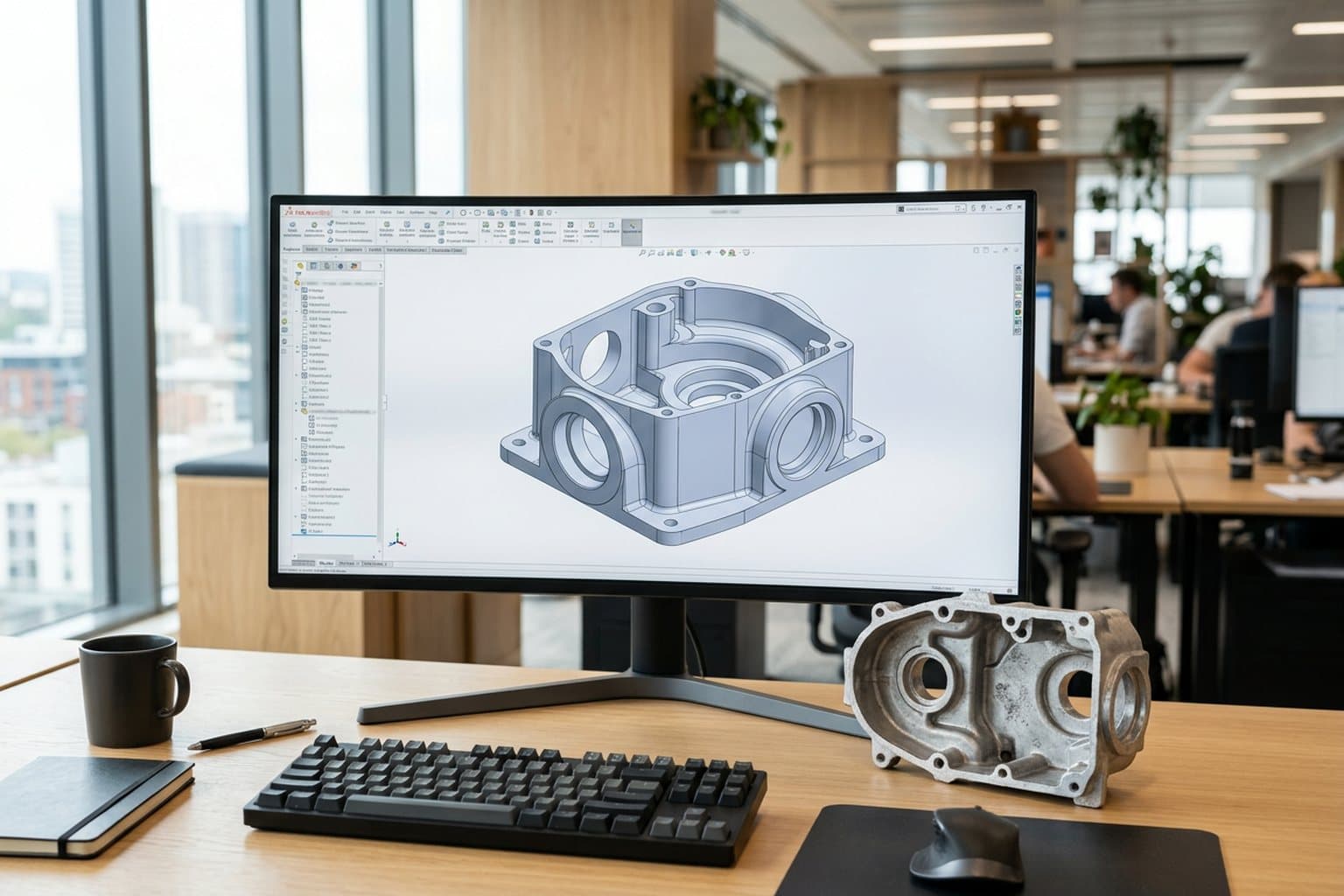

Beim konstruktiven Weg dient das Netz als Vorlage, nicht als Ergebnis. Im CAD werden Ebenen, Zylinder und Kegel an die Scandaten angelegt, Bohrungen als Bohrungen gesetzt und Rundungen als Rundungen. Maße werden dabei auf das gesetzt, was gemeint war: Misst eine Bohrung im Scan 11,9 Millimeter und sitzt dort eine Passung, wird daraus die 12-Millimeter-Bohrung, nicht die abgenutzte. Echte Freiformflächen — ein Griff, eine Karosseriekontur — werden mit Flächen nachgebildet, die sich der Scanform anschmiegen.

Am Ende steht ein Abgleich: Das fertige Modell wird gegen den Scan gelegt, und eine farbige Abweichungsanalyse zeigt, wo und wie weit beide voneinander abweichen. So ist sichtbar, was bewusst korrigiert wurde und was der Scan vorgegeben hat.

Liegt noch gar kein Scan vor, beginnt der Weg früher: mit der 3D-Vermessung des Bauteils, je nach Teil per 3D-Scan, mit klassischen Messmitteln oder beidem. Welche Genauigkeit erreichbar ist, hängt von Größe, Geometrie und Oberfläche des Teils sowie vom Messverfahren ab und wird je Projekt bestimmt.

Was gute Scandaten ausmacht

• Eine möglichst geschlossene Oberfläche; Bohrungen und Hinterschnitte so weit wie möglich erfasst.
• Die Angabe der Einheit — die STL selbst speichert sie nicht.
• Ein paar Fotos des Originals, damit Kanten, Fasen und Gewinde eindeutig sind.
• Wichtige Funktionsmaße, mit dem Messschieber abgenommen, falls das Teil noch vorhanden ist.
• Der Zweck: Soll das Teil nachgefertigt, geändert oder nur eingebaut werden?

Was es kostet

Die automatische Umwandlung kostet nichts außer ein paar Minuten. Bei der konstruktiven Rekonstruktion bezahlen Sie Konstruktionszeit, und die hängt von der Zahl der Formelemente, dem Anteil an Freiformflächen und der Qualität des Scans ab. Als Größenordnung: Ein einzelnes Bauteil aus vorhandenen Scandaten beginnt bei 400 Euro. Baugruppen und stark lückenhafte Scans werden nach einem Blick auf die Daten angeboten, mit Festpreis und benanntem Lieferumfang.
