3D-Modell erstellen lassen: Welcher Weg passt und was er kostet

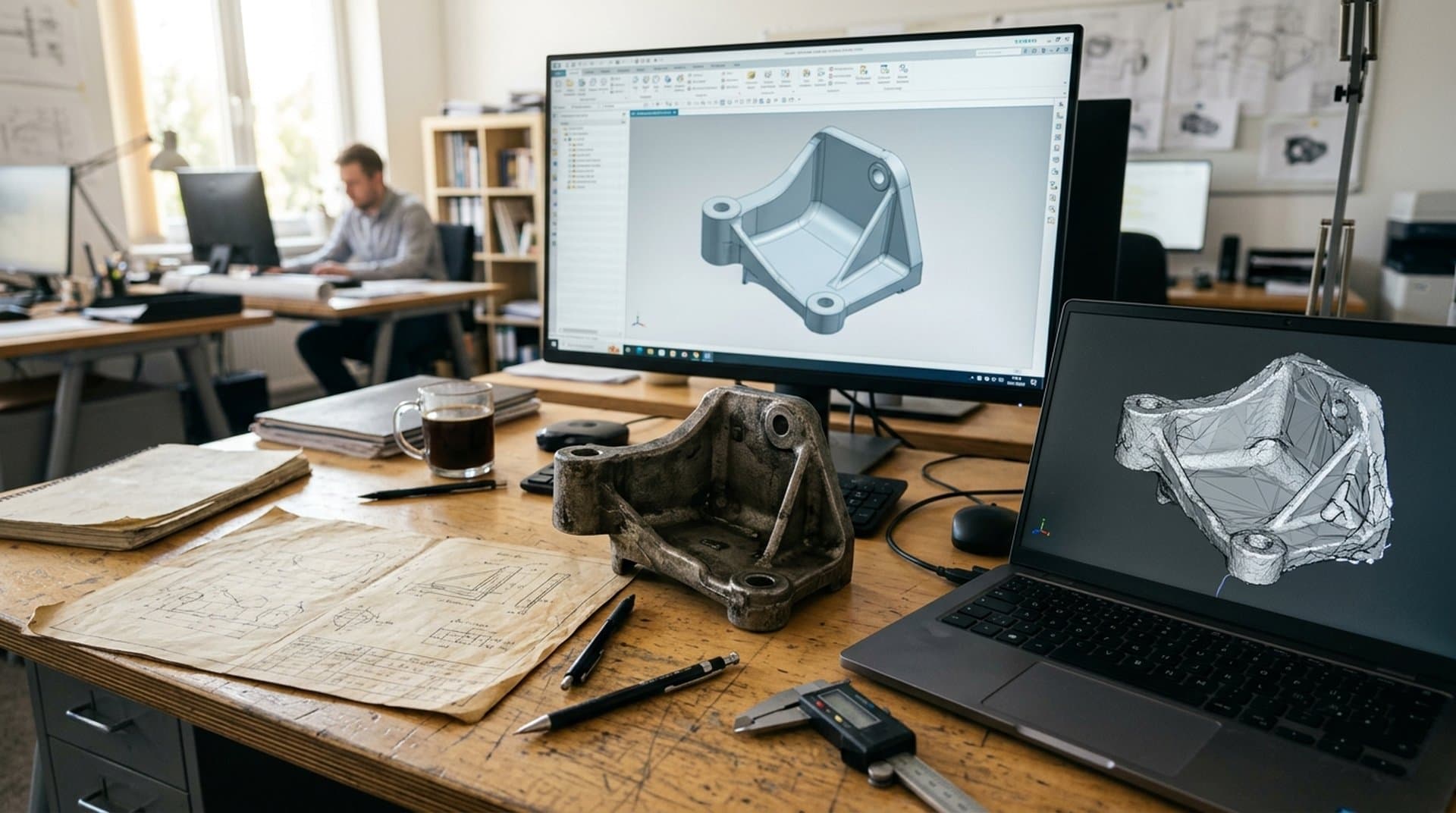

Ein 3D-Modell wird meist dann gebraucht, wenn etwas gefertigt, geändert oder in eine Baugruppe eingepasst werden soll — und es fehlt. Mal liegt eine alte Zeichnung im Archiv, mal nur das Bauteil selbst, mal schon ein Scan, mit dem niemand weiterarbeiten kann. Jede dieser Ausgangslagen führt auf einem anderen Weg zum Modell, und die Wege unterscheiden sich in Aufwand und Preis.

Welcher Weg passt zu Ihrer Vorlage?

Oft kommen zwei Vorlagen zusammen, etwa eine alte Zeichnung, die nicht mehr ganz zum gebauten Teil passt. Dann ergänzen sie sich: Die Zeichnung liefert die Nennmaße, das Teil den tatsächlichen Stand. Für Entwürfe ganz ohne Vorlage gilt das hier Beschriebene nur eingeschränkt — dort beginnt eine Neukonstruktion.

Welche Art von 3D-Modell brauchen Sie?

„3D-Modell“ ist ein Sammelbegriff. Hinter ihm stehen drei sehr verschiedene Dinge, und wer das falsche bestellt, kann mit dem Ergebnis wenig anfangen:

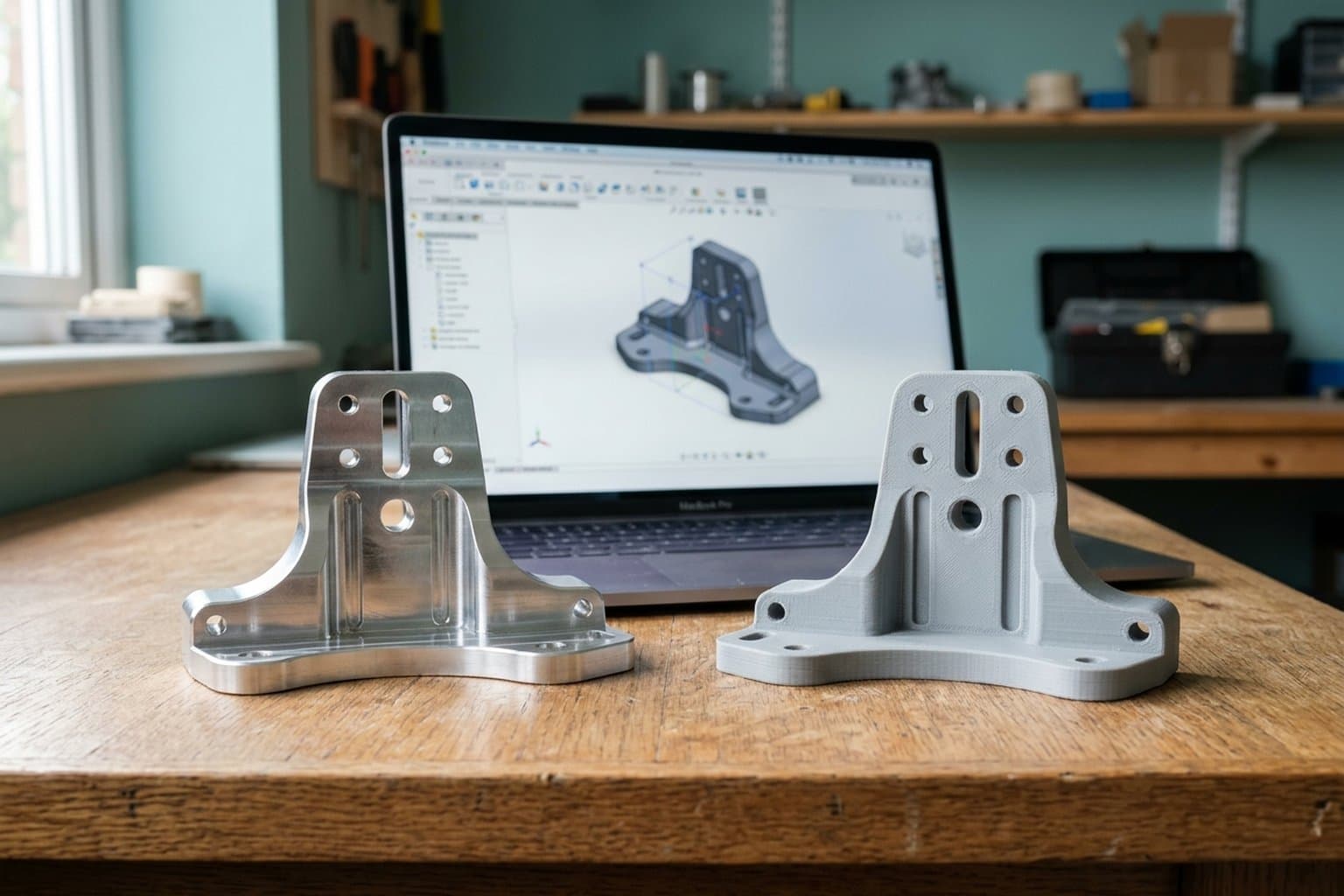

Faustregel: Soll das Teil gefräst, gedreht, gegossen oder geändert werden, bestellen Sie ein parametrisches Modell und lassen sich zusätzlich eine STEP-Datei geben. Ein Netz reicht nur für Druck, Ansicht und Archiv.

Was ein 3D-Modell kostet

Ein Festpreis-Katalog wäre unseriös, weil kein Teil wie das andere ist. Als Größenordnung für gewerbliche Auftraggeber, jeweils für ein einzelnes Bauteil:

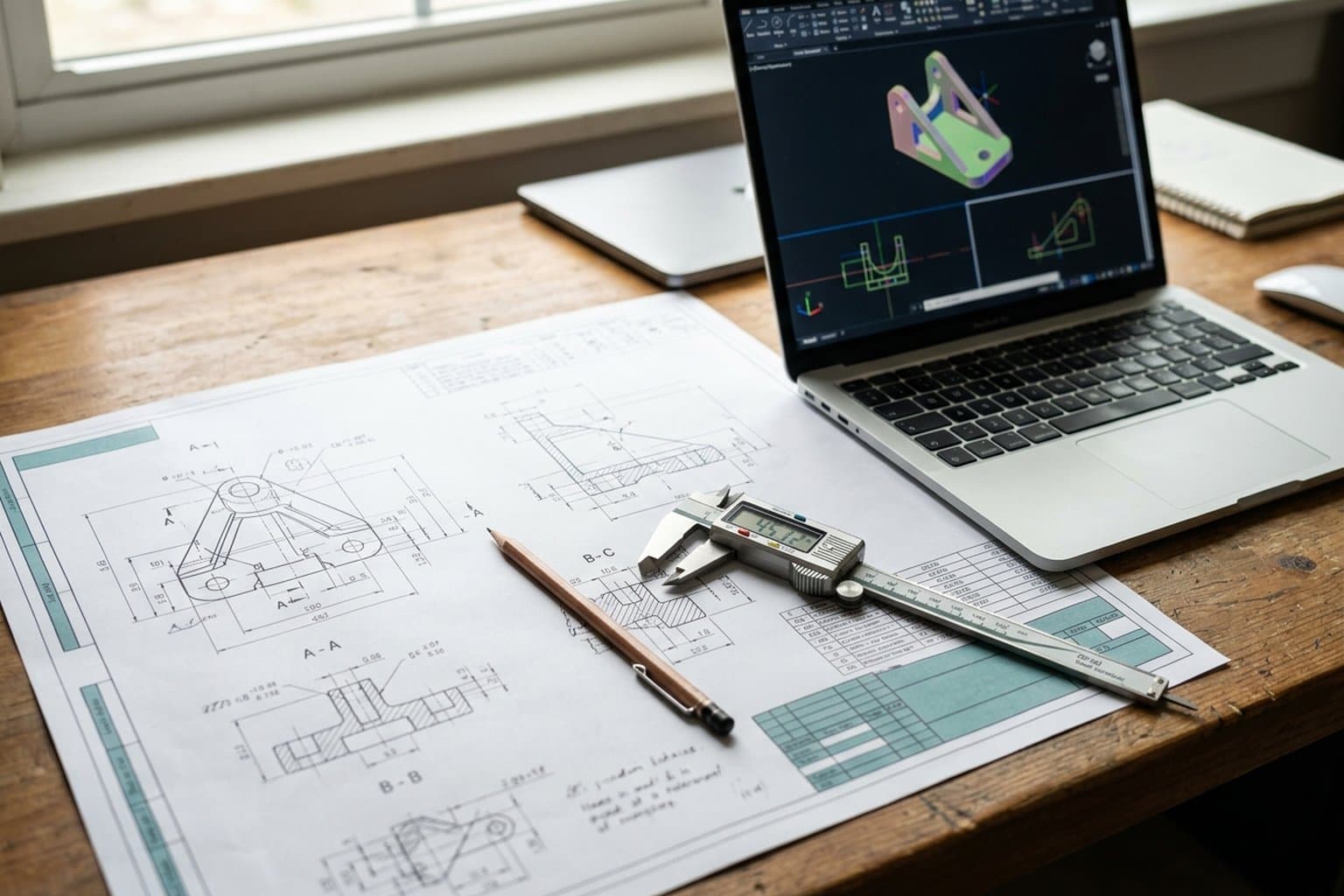

• Aus einer sauberen Zeichnung: ab 400 Euro, geliefert als STEP.
• Aus einem vorhandenen Scan oder einer STL: ab 400 Euro, als STEP mit Abgleich gegen den Scan.
• Aus dem Bauteil, einfache Geometrie wie Halter, Flansch oder Drehteil: ab 500 Euro, mit Aufnahme, Modell und Fertigungszeichnung.
• Aus dem Bauteil, mittelkomplex wie ein Gehäuse oder Gussteil: ab 1.500 Euro.
• Komplexe Komponenten, Baugruppen und stark beschädigte Teile: ab 3.000 Euro.

Das sind Untergrenzen, keine Pauschalen. Den verbindlichen Preis nennt das Angebot nach einem Blick auf die Vorlage — Fotos und ein Satz zum Zweck reichen dafür meist aus.

Wovon der Preis abhängt

• Anzahl der Formelemente: Bohrungen, Absätze, Rippen und Radien — jedes Element ist Konstruktionsarbeit.
• Freiformflächen: Gussübergänge, Griffe und Karosserieformen kosten ein Vielfaches prismatischer Geometrie.
• Toleranzen und Zeichnung: Ein Modell ohne Zeichnung ist schneller fertig als eines mit normgerechter Fertigungszeichnung und Passungen.
• Qualität der Vorlage: Eine vollständig bemaßte Zeichnung geht schneller als ein unscharfer Scan mit widersprüchlichen Maßen; ein verschlissenes Teil braucht mehr Rekonstruktion als ein neuwertiges.
• Baugruppen: Mehrere Teile, die zusammenpassen müssen, werden gegeneinander abgeglichen.

Selbst erstellen oder erstellen lassen?

Für einfache Formen gibt es gute kostenlose CAD-Programme, und für den 3D-Druck eines Hobbyteils ist das oft der richtige Weg. Apps, die aus Fotos oder Bildern per KI ein 3D-Modell erzeugen, liefern dagegen ein Netz, das ungefähr aussieht wie das Original — aber ohne verlässliche Maße. Für eine Figur reicht das, für ein Teil, das irgendwo hineinpassen muss, nicht.

Erstellen lassen lohnt sich, sobald Maße und Passungen zählen, ein Teil gefertigt werden soll oder die Vorlage erst gelesen und gedeutet werden muss: eine alte Zeichnung mit unklaren Angaben, ein verschlissenes Bauteil, ein Scan mit Lücken. Dann bezahlen Sie das Ergebnis und nicht die Einarbeitung in Software und Messtechnik.

So läuft der Auftrag ab

1. Anfrage: Fotos, Zeichnung oder Scan und ein Satz dazu, wofür das Modell gebraucht wird — ohne Konto.
2. Einschätzung: Die Vorlage wird gesichtet; offene Fragen kommen gesammelt, und Sie erhalten ein Festpreis-Angebot mit benanntem Lieferumfang.
3. Konstruktion: Das Modell wird aufgebaut — aus der Zeichnung, aus den Messwerten am Teil oder am Scan entlang.
4. Prüfung und Lieferung: Abgleich gegen die Vorlage, dann Lieferung als STEP, auf Wunsch im nativen Format und mit Fertigungszeichnung als PDF.

Woran Sie ein gutes Angebot erkennen

• Der Lieferumfang ist benannt: welche Formate, ob eine Zeichnung dabei ist und mit welchen Angaben.
• Es gibt einen Festpreis statt eines offenen Stundensatzes — oder zumindest eine klare Obergrenze.
• Es steht drin, wie das Ergebnis geprüft wird, etwa durch einen Abgleich mit Zeichnung oder Scan.
• Unklare Stellen der Vorlage werden vorher angesprochen, nicht stillschweigend geschätzt.
• Die Nutzungsrechte am Modell sind geregelt, sodass Sie es später bei jedem Fertiger einsetzen können.
