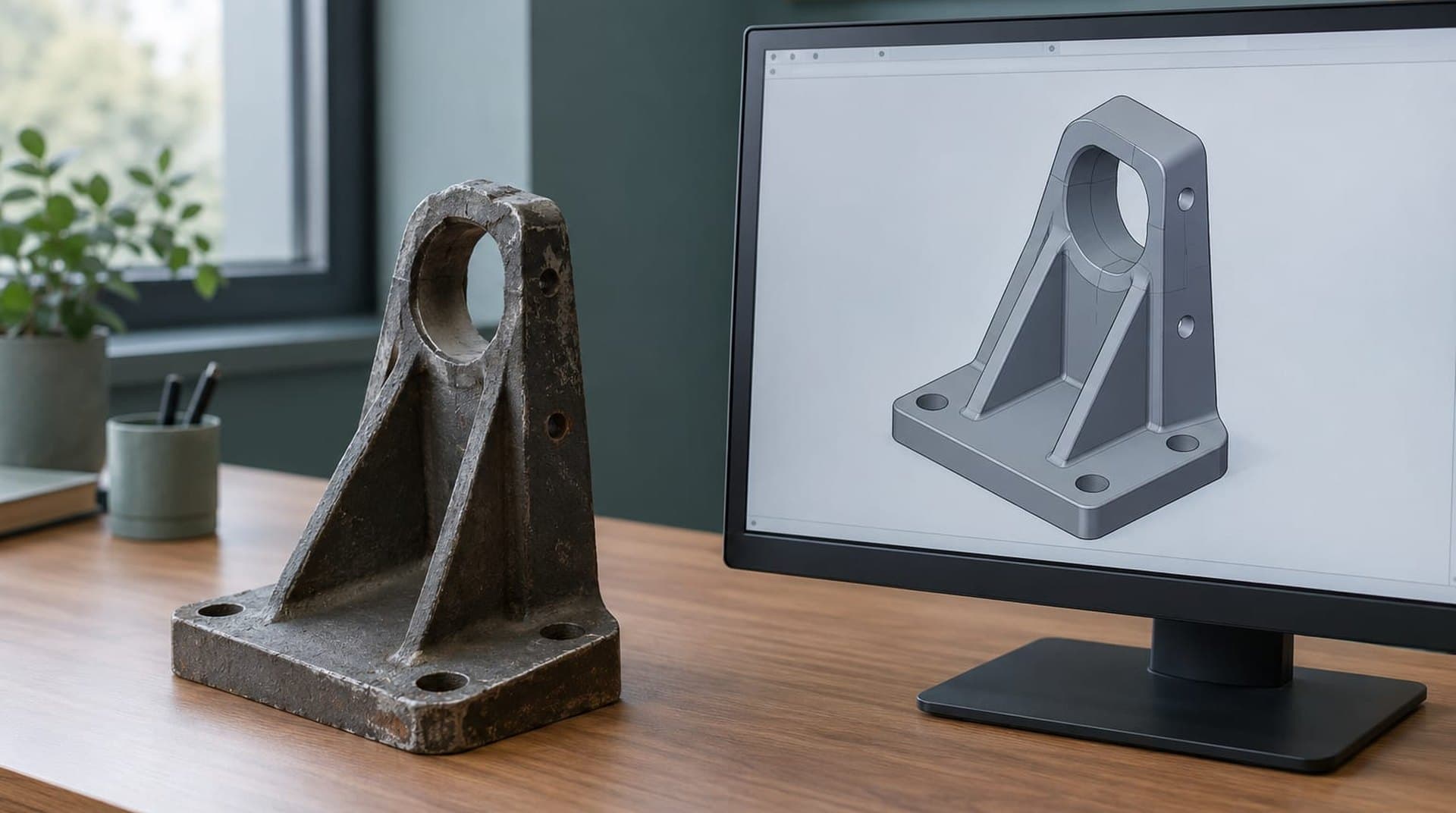

Ersatzteil nachbauen lassen: Was geht, was nicht und worauf es ankommt

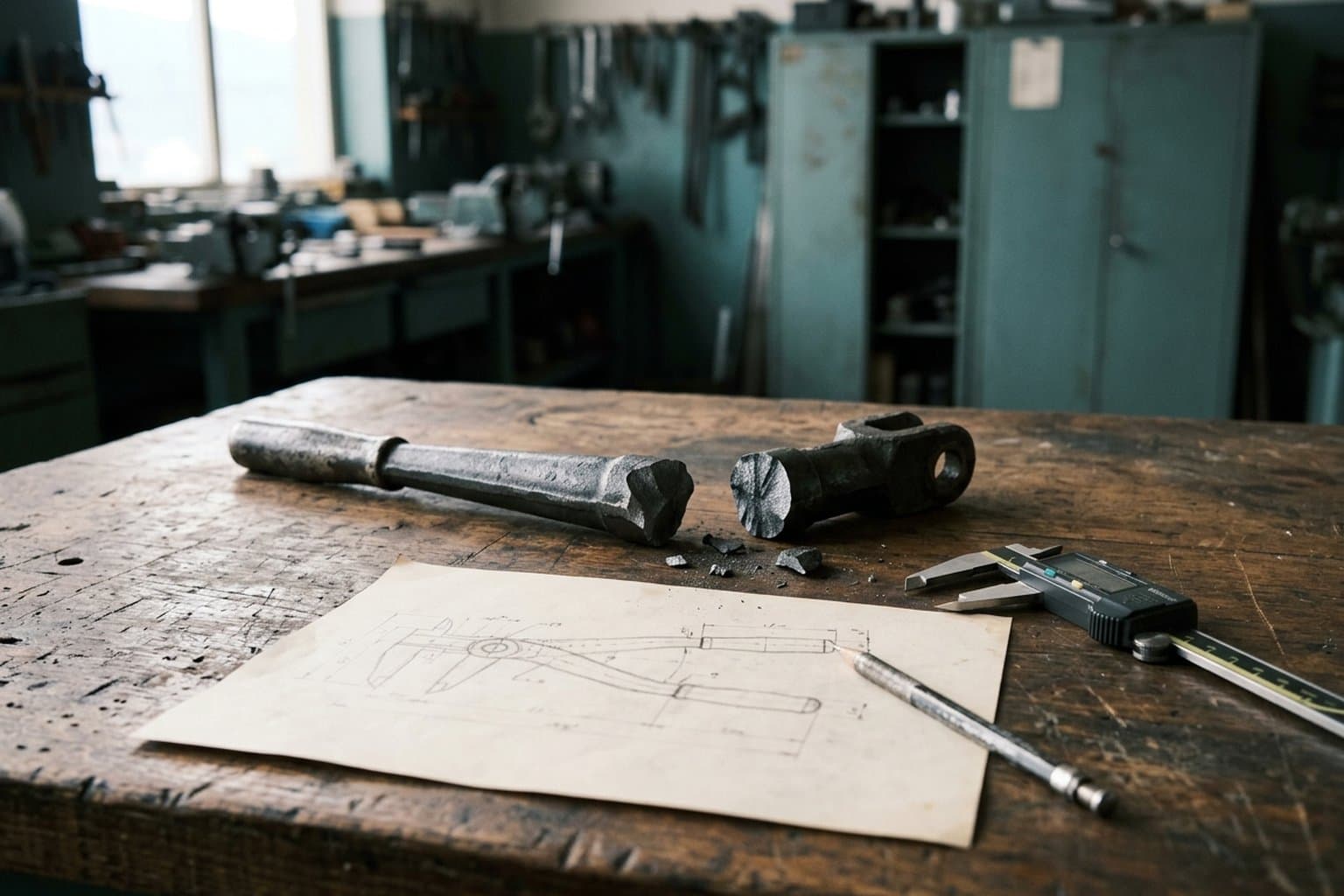

Meist beginnt es mit einer stehenden Maschine. Ein Halter ist gebrochen, ein Zahnrad hat Zähne verloren, eine Buchse ist ausgeschlagen — und der Hersteller liefert das Teil nicht mehr oder existiert nicht mehr. Eine Zeichnung gibt es nicht, nur das kaputte Original. Genau dafür ist der Nachbau gedacht, und in den meisten Fällen funktioniert er.

Welche Teile sich gut nachbauen lassen

• Halter, Konsolen, Lagerböcke und Flansche — überwiegend Regelgeometrie, gut messbar.
• Wellen, Buchsen, Bolzen und Distanzstücke mit Passungen und Absätzen.
• Hebel, Gelenke, Abdeckungen und Gehäuseteile, auch als Gussteil.
• Kunststoffteile wie Griffe, Clips, Führungen und Abdeckkappen.
• Blechteile und Karosserieteile, etwa für Oldtimer und Nutzfahrzeuge.
• Zahnräder mit Standardverzahnung, wenn sich die Verzahnungsdaten aus dem Original bestimmen lassen.

Entscheidend ist, dass vom Original genug übrig ist, um die Geometrie zu bestimmen. Das muss nicht das ganze Teil sein: Bei symmetrischen Teilen genügt oft eine Hälfte, ausgebrochene Bereiche lassen sich aus der Funktion und dem Gegenstück ergänzen.

Wo es schwierig wird

• Innenliegende Hohlräume und Kanäle, etwa in Gussgehäusen — sie sind von außen nicht zugänglich und lassen sich oft nur abschätzen oder über ein aufgeschnittenes Exemplar bestimmen.
• Sonderverzahnungen und Profile ohne Normbezug, deren Daten sich aus einem verschlissenen Teil nicht mehr sicher ableiten lassen.
• Teile, deren Funktion an Werkstoff oder Wärmebehandlung hängt, die sich nicht mehr feststellen lassen — Federn gehören typischerweise dazu.
• Dichtungen, Lager, Normschrauben und Elektronik: Hier ist der Nachbau fast immer die schlechtere Wahl, weil es ein passendes Normteil oder einen Ersatztyp gibt.

Schwierig heißt nicht unmöglich. Es heißt, dass vor dem Angebot geklärt wird, was sich sicher bestimmen lässt und wo eine Annahme nötig ist. Diese Annahmen stehen dann im Angebot, nicht erst auf der Rechnung.

Sicherheitskritische und zulassungspflichtige Teile

Tragende Teile, Druck führende Bauteile, Teile an Hebezeugen, an Bremsen oder an der Lenkung und Fahrzeugteile mit Zulassung lassen sich geometrisch oft genauso rekonstruieren wie jedes andere Teil. Die Frage ist eine andere: Wer gibt das nachgebaute Teil frei? Werkstoff, Fertigung, Prüfung und gegebenenfalls eine Abnahme müssen zur Verwendung passen, und die Verantwortung dafür liegt beim Betreiber der Maschine oder des Fahrzeugs.

Solche Teile prüfen wir deshalb einzeln. Oft ist eine Rekonstruktion samt Zeichnung möglich, die dann als Grundlage für Fertigung und Prüfung dient. Manchmal ist ehrlicher, abzuraten — etwa wenn sich die Anforderungen an das Teil nicht mehr ermitteln lassen.

Darf man ein Ersatzteil nachbauen?

Technisch ja — rechtlich hängt es vom Einzelfall ab. Einem Nachbau können Schutzrechte des ursprünglichen Herstellers entgegenstehen, vor allem Patente, Gebrauchsmuster und eingetragene Designs. Alle drei sind befristet: Patente laufen höchstens 20 Jahre, Gebrauchsmuster höchstens 10 Jahre, eingetragene Designs höchstens 25 Jahre. Bei vielen Teilen, die nicht mehr lieferbar sind, ist der Schutz deshalb längst abgelaufen — sicher ist das aber erst nach einer Prüfung.

Marken und Logos werden in keinem Fall übernommen; das nachgebaute Teil trägt nicht den Namen des Originalherstellers. Für die Frage, ob ein konkreter Nachbau zulässig ist, ist der Auftraggeber verantwortlich. Dieser Abschnitt ist eine Orientierung, keine Rechtsberatung — im Zweifel hilft ein Anwalt für gewerblichen Rechtsschutz.

Verschleiß herausrechnen statt abkupfern

Ein Ersatzteil, das das verschlissene Original eins zu eins kopiert, ist schon beim Einbau abgenutzt. Gemessen wird deshalb dort, wo das Teil noch nicht gelitten hat, und abgeglichen mit dem, was die Funktion verlangt: dem Gegenstück, üblichen Normmaßen und Passungen. Ein ausgeschlagener Lagersitz wird zur Bohrung mit dem Maß, das zum Lager passt — nicht zu dem, was nach Jahren davon übrig ist.

Und der Werkstoff?

Ist der Werkstoff bekannt, etwa aus einer alten Stückliste oder einer Kennzeichnung, kommt er in die Zeichnung. Wenn nicht, wird er nach Funktion, Belastung und Fertigungsverfahren gemeinsam festgelegt — oft ist dann ein heute gängiger Werkstoff die bessere Wahl als der von damals. Wo es wirklich darauf ankommt, kann ein Prüflabor die Zusammensetzung des Originals bestimmen; nötig ist das selten.

Der Weg zum neuen Teil

1. Anfrage mit Fotos: Eine erste Einschätzung, ob und wie das Teil nachgebaut werden kann, gelingt meist schon anhand von Fotos.
2. Teil bereitstellen: Sie schicken das Original versichert ein, oder es wird vor Ort aufgenommen.
3. Geometrie erfassen: mit klassischen Messmitteln, bei Freiformflächen zusätzlich per 3D-Scan. Funktionsmaße werden gezielt nachgemessen.
4. Konstruktion rekonstruieren: Verschleiß und Beschädigungen herausrechnen, Nennmaße bestimmen, fehlende Bereiche ergänzen.
5. CAD-Modell und Fertigungszeichnung: parametrisch aufgebaut, die Zeichnung mit Toleranzen, Passungen und Oberflächenangaben.

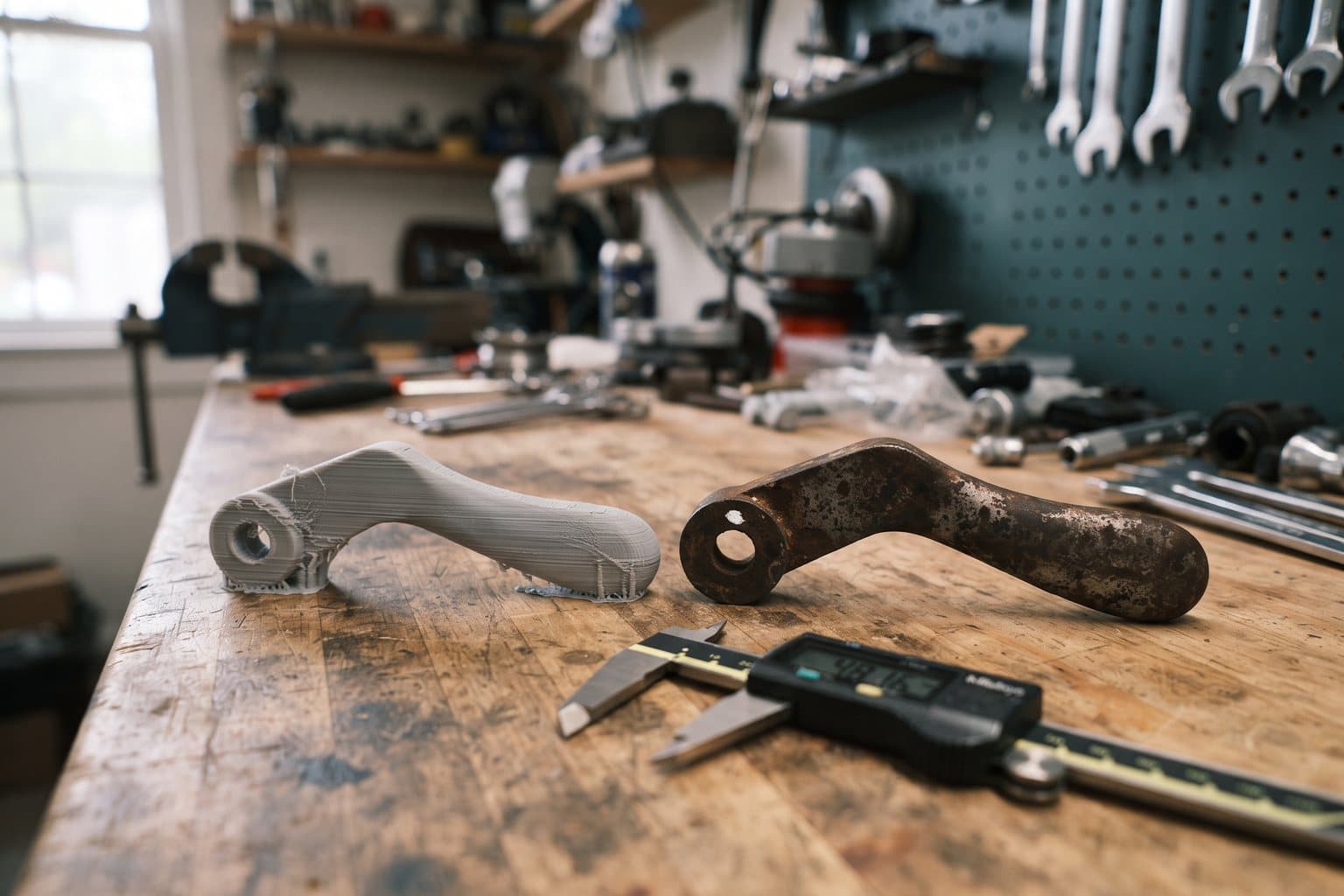

6. Auf Wunsch eine Passprobe im 3D-Druck: ein maßgleiches Muster für den Einbautest. Passt etwas nicht, wird das Modell korrigiert — nicht ein zweites Teil gefräst.
7. Auf Wunsch die Fertigung über Partner — oder Sie bestellen mit der Zeichnung bei Ihrem eigenen Fertiger.

Das Original bekommen Sie zurück. Und mit der Bezahlung erhalten Sie ein zeitlich unbeschränktes Nutzungsrecht an Modell und Zeichnung: Braucht die Maschine in zwei Jahren wieder dasselbe Teil, genügt eine Bestellung beim Fertiger.

Was Sie für die Anfrage brauchen

• Zwei, drei Fotos des Teils von allen Seiten, am besten mit Zollstock oder Messschieber im Bild.
• Ein Foto der Einbausituation, wenn möglich — es zeigt, welche Flächen Funktion haben.
• Was über das Teil bekannt ist: Maschine, Hersteller, Baujahr, Werkstoff, vorhandene Unterlagen.
• Die Stückzahl und ob Sie nur die Daten oder auch das gefertigte Teil brauchen.
• Ob es eilt — etwa weil eine Maschine steht.

Was es kostet

Der Preis richtet sich nach dem Aufwand für Aufnahme und Konstruktion, nicht nach dem Wert des Teils. Als Größenordnung: Ein einfaches Bauteil mit überwiegend Regelgeometrie beginnt bei 500 Euro, ein mittelkomplexes Teil wie ein Gehäuse oder Deckel bei 1.500 Euro, komplexe Komponenten und Baugruppen bei 3.000 Euro — jeweils mit CAD-Modell und Fertigungszeichnung. Passprobe und Fertigung kommen auf Wunsch als eigene Positionen dazu. Den verbindlichen Festpreis nennt das Angebot nach der Sichtung.
