Ersatzteile im 3D-Druck: Wann es sinnvoll ist und wann nicht

Ein Kunststoffhebel bricht, der Hersteller liefert nicht mehr, und irgendwo in der Werkstatt steht ein 3D-Drucker. Der Gedanke liegt nahe, und er ist oft richtig: Viele Ersatzteile lassen sich drucken, schnell und ohne Werkzeugkosten. Ob es klappt, hängt aber weniger am Drucker als an zwei Fragen — taugt das Teil für den Druck, und woher kommt eine Vorlage, die wirklich passt?

Wann ein gedrucktes Ersatzteil sinnvoll ist

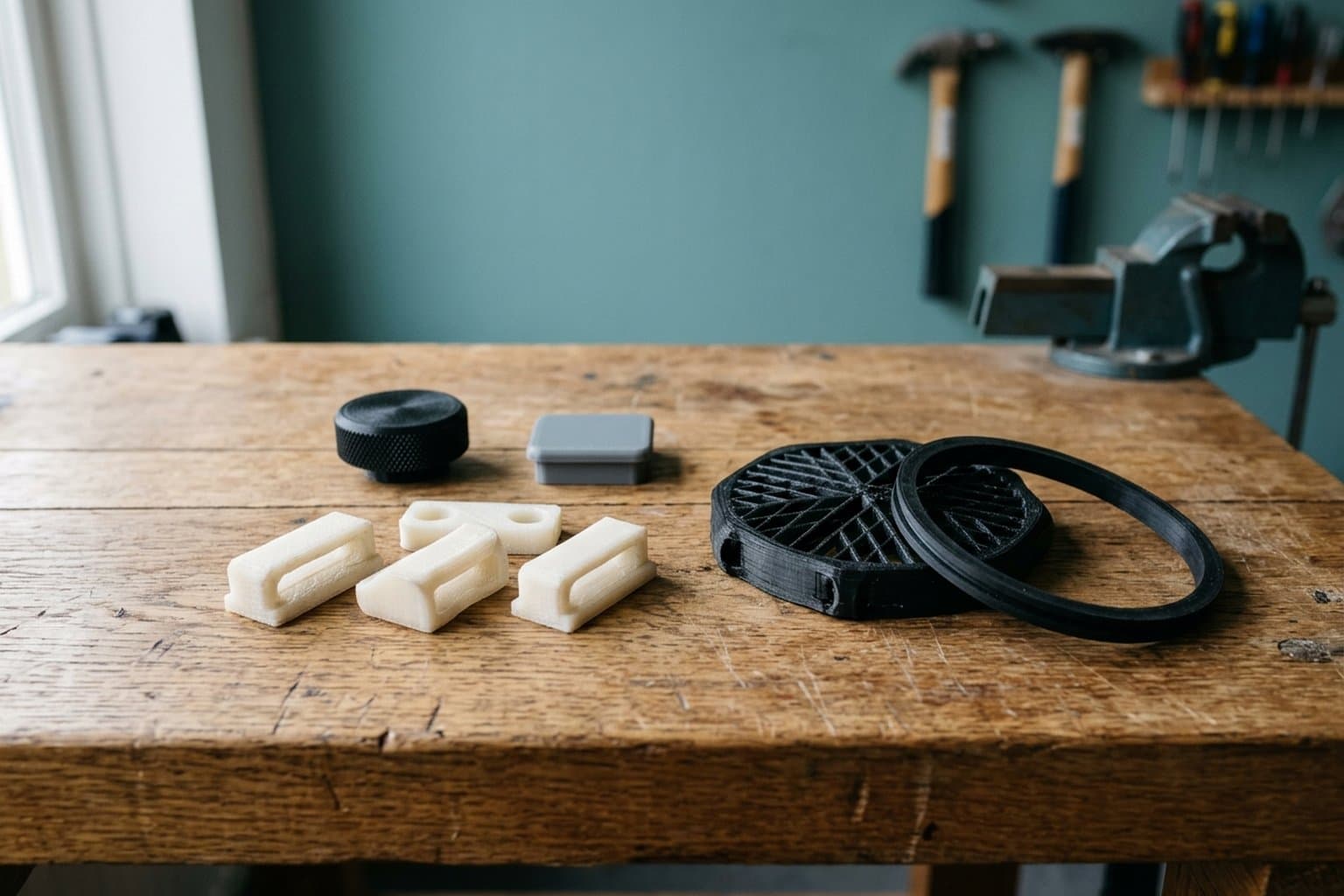

• Kunststoffteile mit mäßiger Belastung: Abdeckungen, Kappen, Clips, Knöpfe, Führungen, Halter und Gehäuseteile.
• Einzelstücke und kleine Stückzahlen, für die sich ein Spritzgusswerkzeug nie rechnen würde.
• Formen mit Hinterschnitten, Kanälen oder organischen Konturen, die spanend kaum herzustellen sind.
• Oldtimer-Teile aus dem Innenraum: Blenden, Schalterknöpfe, Lüftungsgitter, Halteklammern.
• Überbrückung: ein gedrucktes Teil, das die Maschine wieder laufen lässt, bis das gefräste da ist.
• Passproben: ein maßgleiches Muster, an dem Einbau und Passung geprüft werden, bevor im endgültigen Werkstoff gefertigt wird.

Wann nicht

• Hoch belastete Teile wie Zahnräder unter Last, Wellen, Lagerstellen und tragende Verbindungen — hier ist ein gefrästes oder gedrehtes Metallteil meist die verlässlichere Wahl.
• Teile in der Nähe von Wärmequellen: Viele Druckkunststoffe werden schon bei Temperaturen weich, die im Motorraum oder an einer Maschine normal sind.
• Enge Passungen ohne Nacharbeit: Gedruckte Bohrungen und Sitze werden selten auf Anhieb maßhaltig und müssen oft aufgerieben oder nachbearbeitet werden.
• Sicherheitskritische und zulassungspflichtige Teile — etwa an Bremsen, Lenkung, Druckbehältern oder Hebezeugen.
• Größere Stückzahlen: Ab einer gewissen Menge sind Spritzguss oder Zerspanung je Teil günstiger.

Ein Teil, das im Original aus Metall ist, durch ein gedrucktes Kunststoffteil zu ersetzen, ist eine Konstruktionsänderung. Wandstärken, Radien und Verbindungen müssen dann oft angepasst werden — eins zu eins übernommen, bricht das Teil an derselben Stelle wieder, nur früher.

Verfahren und Werkstoffe

3D-Druck ist nicht gleich 3D-Druck. Die Verfahren unterscheiden sich deutlich in Festigkeit, Oberfläche und Preis:

Welche Eigenschaften ein gedrucktes Teil am Ende hat, hängt vom Verfahren, vom Werkstoff und auch von der Ausrichtung im Drucker ab. Die Wahl richtet sich deshalb nach der Funktion des Teils, nicht nach dem Drucker, der gerade verfügbar ist.

Warum ein Scan allein keine gute Druckvorlage ist

Der schnellste Weg scheint: Teil scannen, Netz drucken. Das Ergebnis sieht aus wie das Original — mitsamt seinem Verschleiß, seinen Verzügen und den Messungenauigkeiten des Scans. Eine ausgeschlagene Bohrung bleibt ausgeschlagen, eine abgenutzte Kante bleibt abgenutzt. Ist das Original gebrochen, fehlt im Scan genau die Stelle, auf die es ankommt.

Besser ist ein CAD-Modell mit den ursprünglich gemeinten Nennmaßen. Es lässt sich für den Druck gezielt anpassen — etwa mit etwas Aufmaß an Bohrungen, die danach aufgerieben werden, oder mit verstärkten Wänden, wenn Kunststoff statt Metall verwendet wird. Und es bleibt verwendbar, falls sich zeigt, dass das Teil doch gefräst oder gegossen werden sollte.

Der Weg zum passenden Teil

1. Einschätzung: Anhand von Fotos und einem Satz zur Funktion lässt sich meist schon sagen, ob ein Druck infrage kommt oder ein anderes Verfahren besser passt.
2. Rekonstruktion: Das Teil wird vermessen, bei Bedarf gescannt, und als CAD-Modell mit Nennmaßen aufgebaut — Verschleiß und Brüche herausgerechnet.

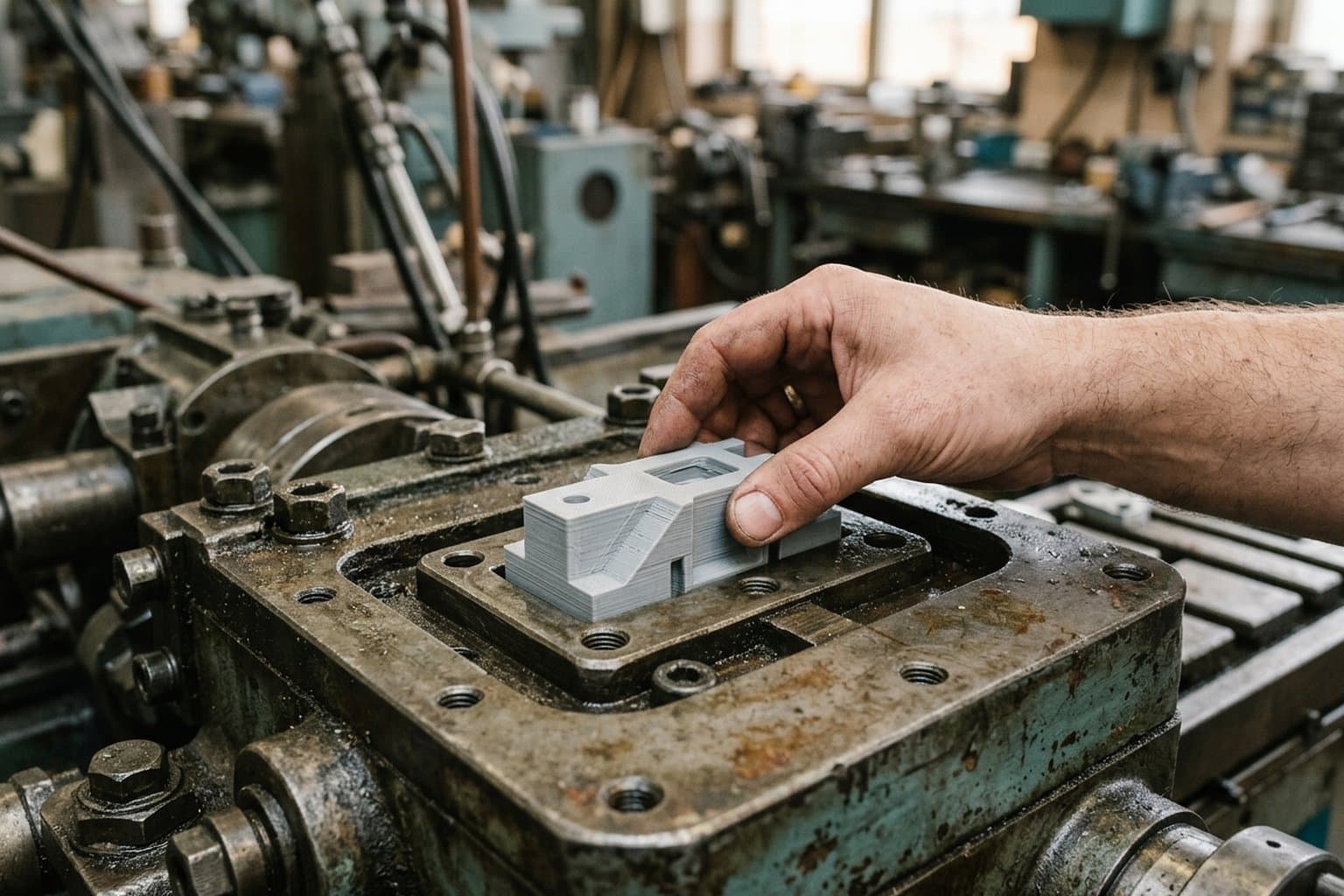

3. Passprobe: Ein gedrucktes Muster wird an der Maschine eingebaut. Passt etwas nicht, wird das Modell korrigiert, nicht ein zweites Teil gefertigt.
4. Fertigung: Je nach Belastung im 3D-Druck mit geeignetem Werkstoff, spanend aus Metall oder in einem anderen Verfahren — über Fertigungspartner oder bei Ihrem eigenen Fertiger.

Was es kostet

Bei kleinen Kunststoffteilen ist der Druck selbst oft der kleinere Posten. Den Preis bestimmt die Rekonstruktion: Vermessen, Nennmaße bestimmen, Konstruieren. Als Größenordnung beginnt ein einfaches Bauteil mit CAD-Modell und Fertigungszeichnung bei etwa 500 Euro, ein mittelkomplexes bei etwa 1.500 Euro. Liegt schon ein Scan vor, beginnt die Rekonstruktion daraus bei etwa 400 Euro. Passprobe und Fertigung kommen als eigene Positionen dazu — dafür lässt sich das Modell danach beliebig oft wieder drucken oder fertigen.

Rechtliches und Sicherheit

Für gedruckte Ersatzteile gilt dasselbe wie für jeden Nachbau: Schutzrechte des Originalherstellers wie Patente oder eingetragene Designs können einem Nachbau entgegenstehen, sind aber befristet und bei alten Teilen oft abgelaufen. Marken und Logos werden nicht übernommen. Bei Teilen, an denen Sicherheit hängt, braucht das nachgebaute Teil eine eigene Freigabe — unabhängig davon, wie es gefertigt wurde.
