Reverse Engineering: Ablauf, Kosten und wann es sich lohnt

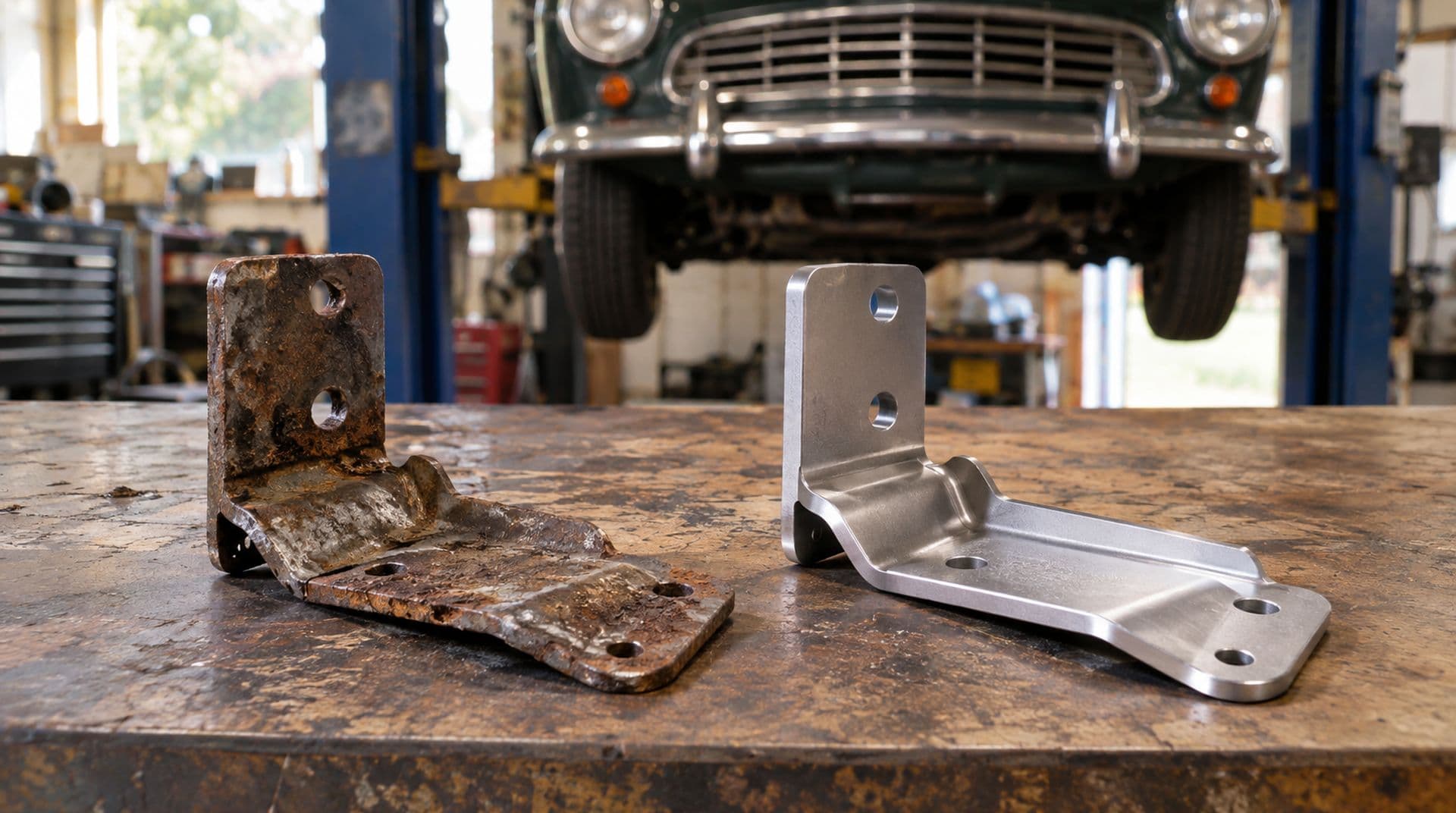

Eine Maschine läuft seit dreißig Jahren, ein Zahnrad ist gebrochen, und der Hersteller existiert nicht mehr. Oder ein Oldtimer braucht ein Blech, das seit den Siebzigern niemand mehr gepresst hat. Das Original ist da — verschlissen, verbeult, manchmal nur noch zur Hälfte —, aber es gibt keine Zeichnung, nach der jemand ein neues fertigen könnte. Genau hier setzt Reverse Engineering an.

Was Reverse Engineering ist — und was nicht

Der Begriff klingt nach Industriespionage, meint im Maschinenbau aber etwas sehr Bodenständiges: den Weg vom fertigen Teil zurück zur Konstruktion. Normalerweise entsteht zuerst die Zeichnung und dann das Teil. Hier ist es umgekehrt — das Teil ist die einzige Quelle, und aus ihm muss die Zeichnung wieder entstehen.

Wichtig ist, was dabei nicht passiert: Es wird nicht einfach abgepaust. Ein Bauteil, das dreißig Jahre gelaufen ist, trägt Verschleiß, Verzug und Beschädigungen. Wer das eins zu eins kopiert, fertigt ein neues Teil mit alten Fehlern. Reverse Engineering rekonstruiert deshalb die ursprüngliche Absicht des Konstrukteurs: Die Bohrung war mit Sicherheit nicht 19,87 Millimeter, sondern 20 H7.

Wann es sich lohnt

• Ersatzteile für Maschinen und Anlagen, deren Hersteller nicht mehr liefert oder nicht mehr existiert.
• Oldtimer und historische Fahrzeuge, bei denen Blech-, Guss- und Kunststoffteile nicht mehr zu kaufen sind.
• Betriebsmittel, Vorrichtungen und Werkzeuge, die im Haus gebaut wurden und nie gezeichnet worden sind.
• Ausgelaufene Serien, von denen nur noch Musterteile existieren.
• Verbesserungen: Ein Teil bricht immer an derselben Stelle, und die Neukonstruktion soll dort verstärkt werden.

Die Rechnung ist fast immer dieselbe: Was kostet ein Stillstand, und was kostet die Konstruktion? Bei einer Produktionsanlage, die ohne das Teil nicht läuft, fällt die Antwort meist schnell aus. Bei einem Einzelteil für ein Hobbyfahrzeug lohnt ein Blick darauf, ob Tauschbörsen oder Clubs das Teil noch führen.

Der Ablauf in vier Schritten

1. Aufnahme: Einfache, prismatische Teile werden mit Messschieber, Messuhr und Höhenmessgerät vermessen. Freiformflächen, Gussteile und Karosserieteile werden mit dem 3D-Scanner erfasst.
2. Auswertung: Aus den Messwerten oder dem Scan werden die Formelemente herausgelesen — Ebenen, Zylinder, Bohrungen, Radien — und auf Nennmaße gebracht. Hier entscheidet sich die Qualität des Ergebnisses.
3. Konstruktion: Das Teil wird im CAD parametrisch neu aufgebaut, so wie es ein Konstrukteur von Anfang an gezeichnet hätte. Bohrungen sind danach Bohrungen und keine Dreiecksflächen.
4. Zeichnung und Prüfung: Aus dem Modell entsteht eine normgerechte Fertigungszeichnung mit Toleranzen und Passungen. Zum Schluss wird das Modell gegen den Scan oder die Messwerte geprüft.

Messen oder scannen?

Nicht jedes Reverse Engineering braucht einen 3D-Scanner. Eine Welle, eine Buchse, eine Flanschplatte bestehen aus Zylindern, Ebenen und Bohrungen — die sind mit Messschieber, Bügelmessschraube und Radienlehre schneller und genauer erfasst als mit jedem Scan. Der Scanner lohnt sich dort, wo sich eine Form nicht mehr in einzelne Maße zerlegen lässt: gegossene Gehäuse, gekrümmte Bleche, Griffe, Turbinenschaufeln, Karosserieteile.

In der Praxis ist es oft eine Mischung. Der Scan liefert die Gesamtform und die Lage der Elemente zueinander, die Funktionsmaße — Lagersitze, Passbohrungen, Gewinde — werden zusätzlich von Hand gemessen. Welcher Weg sinnvoll ist, lässt sich anhand von Fotos meist schon vor dem Einsenden sagen.

Was Sie mitschicken sollten

• Das Teil selbst, möglichst gereinigt — Öl und lose Rostschichten verfälschen die Aufnahme.
• Wenn vorhanden das Gegenstück oder die Baugruppe, in die es gehört. Passungen lassen sich am Gegenstück oft sicherer bestimmen als am verschlissenen Teil.
• Einen Satz zur Funktion: Was dreht sich, was muss dicht sein, wo sitzt ein Lager.
• Werkstoff und Fertigungsverfahren, falls bekannt — oder die Angabe, wie das neue Teil hergestellt werden soll.
• Alte Unterlagen, auch unvollständige: Eine Stückliste oder eine Explosionszeichnung aus dem Handbuch beantwortet manche Frage, die am Teil offen bleibt.

3D-Scan oder Reverse Engineering?

Die beiden Begriffe werden oft verwechselt, weil das eine häufig der erste Schritt des anderen ist. Der Unterschied liegt im Ergebnis:

Ein Scan allein genügt, wenn das Teil nur gedruckt, dokumentiert oder verglichen werden soll. Soll es gedreht, gefräst, gegossen oder gelasert werden, braucht es die Konstruktion.

Wovon der Preis abhängt

Die Aufnahme ist beim Reverse Engineering fast immer der kleinere Posten. Was den Preis bestimmt, ist die Konstruktionszeit, und die hängt an wenigen, gut einschätzbaren Faktoren:

• Anzahl der Formelemente: Eine Flanschplatte mit sechs Bohrungen ist schnell aufgebaut, ein Getriebegehäuse mit fünfzig Funktionsflächen nicht.
• Freiformflächen: Karosseriebleche, Gussteile und ergonomische Griffe brauchen Flächenrückführung, und die kostet ein Vielfaches prismatischer Geometrie.
• Toleranzen: Ein Deckel ohne Passung ist schneller gezeichnet als ein Lagersitz, bei dem jede Angabe begründet sein muss.
• Zustand: Ist das Teil gebrochen oder stark verschlissen, muss mehr rekonstruiert und weniger abgelesen werden.
• Baugruppen: Mehrere Teile, die zusammenpassen müssen, werden gegeneinander abgeglichen — das ist eigene Arbeit.

Deshalb gibt es keinen seriösen Pauschalpreis je Teil. Mit zwei, drei Fotos aus verschiedenen Richtungen und einem Satz dazu, wofür das Teil gebraucht wird, lässt sich der Aufwand aber meist schon vor dem Einsenden einschätzen — und das Angebot ist danach ein Festpreis.
