2D-Zeichnung in ein 3D-Modell umwandeln: Ablauf, Vorlagen und Kosten

Viele Betriebe haben Zeichnungen, die älter sind als ihr CAD-System: Papierpläne aus dem Archiv, PDF-Scans, DXF-Dateien ohne dritte Dimension. Solange nur nachgefertigt wird, reicht das. Sobald ein Teil geändert, in eine Baugruppe eingepasst, per CNC-Programm gefertigt oder an einen Lieferanten mit 3D-Anforderung gegeben werden soll, fehlt das Modell.

Warum es keinen Knopf dafür gibt

Eine technische Zeichnung ist keine flache Version eines 3D-Modells, sondern eine Beschreibung in Ansichten. Die Vorderansicht zeigt eine Kontur, die Seitenansicht eine andere, ein Schnitt verrät, was innen passiert. Erst ein Mensch, der Zeichnungen lesen kann, setzt daraus das Teil zusammen — und erkennt, dass die gestrichelte Linie in der Draufsicht eine Bohrung ist, die im Schnitt als Gewinde auftaucht.

Programme, die das automatisch versprechen, scheitern an genau dieser Deutung: an vereinfachten Darstellungen, an Maßen, die sich auf verschiedene Bezugskanten beziehen, an Symbolen für Fasen, Rändel und Gewinde. Seriös ist deshalb der Neuaufbau im CAD, Element für Element.

Welche Vorlagen sich eignen

• Papierzeichnungen, auch vergilbt oder mit handschriftlichen Änderungen — solange Maße und Ansichten lesbar sind.
• PDF-Dateien und gescannte Zeichnungen als Bild.
• DXF- oder DWG-Dateien aus älteren 2D-Systemen.
• Skizzen mit Maßen, wenn die Geometrie eindeutig ist.

Entscheidend ist nicht das Format, sondern ob die Zeichnung das Teil vollständig beschreibt. Fehlt ein Maß oder widersprechen sich zwei Ansichten, wird das vor Beginn geklärt — nicht stillschweigend geschätzt.

Der Ablauf

1. Sichtung: Die Zeichnung wird gelesen und auf Vollständigkeit geprüft. Offene Fragen kommen gesammelt zu Ihnen.

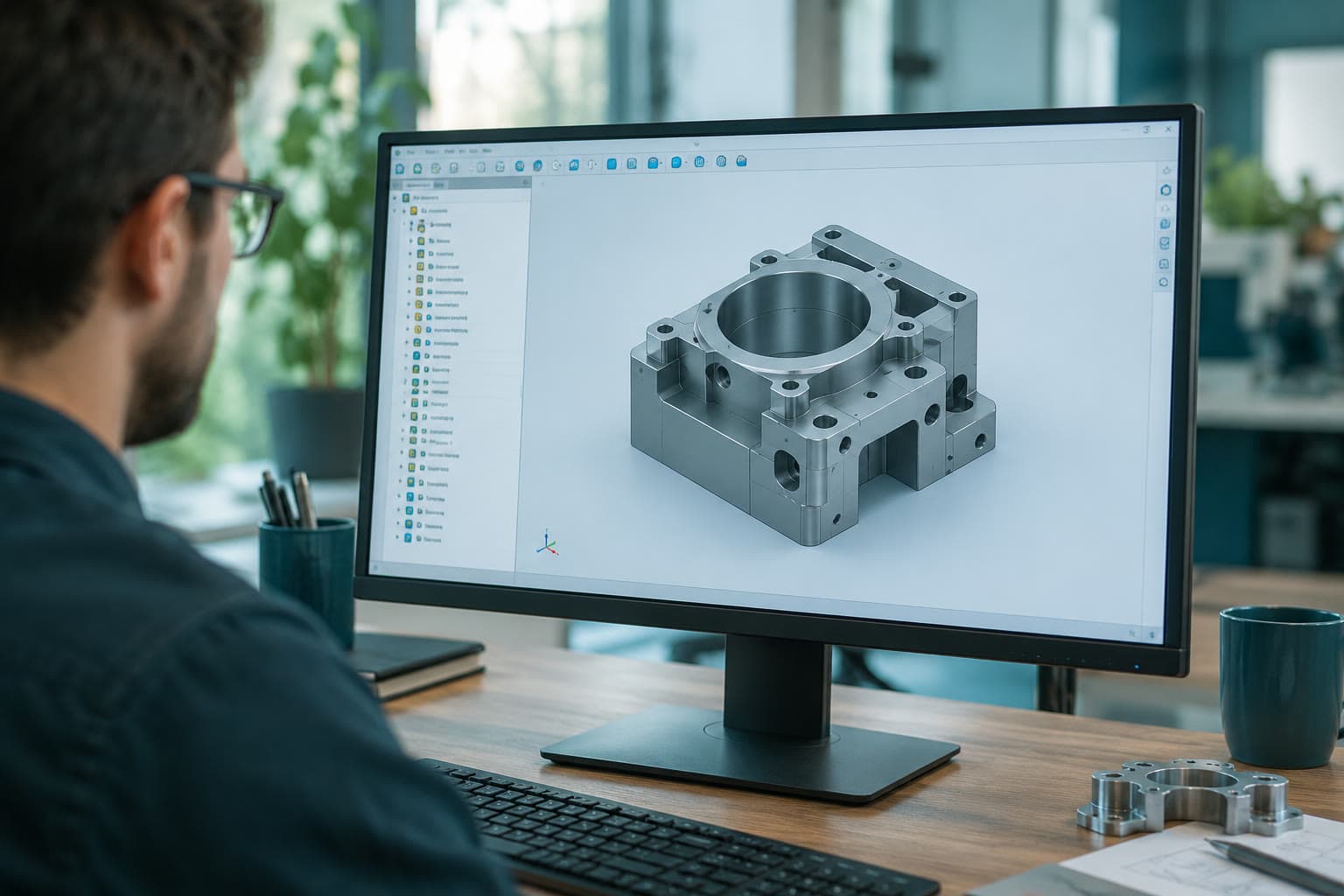

2. Modellierung: Das Teil wird im CAD parametrisch aufgebaut — mit Skizzen, Bemaßungen und einer nachvollziehbaren Konstruktionshistorie.
3. Abgleich: Das fertige Modell wird Ansicht für Ansicht gegen die Vorlage geprüft, bevor es geliefert wird.
4. Lieferung: Als STEP-Datei, auf Wunsch zusätzlich im nativen Format Ihres CAD-Systems oder mit neu abgeleiteter Zeichnung.

Parametrisch statt starr

Ein 3D-Modell ist nicht gleich 3D-Modell. Ein starres Volumen sieht richtig aus, lässt sich aber kaum ändern. Ein parametrisches Modell trägt seine Maße und Bezüge in sich: Eine Bohrung lässt sich verschieben, eine Wandstärke anpassen, eine Variante ableiten, ohne neu anzufangen. Genau das ist meist der Grund, warum ein Modell überhaupt gebraucht wird — deshalb wird so aufgebaut.

Wann das Bauteil selbst besser ist als die Zeichnung

Manchmal stimmt die Zeichnung nicht mehr mit dem Teil überein, das tatsächlich verbaut ist: Änderungen wurden in der Werkstatt gemacht und nie nachgetragen. Wenn das Teil noch vorhanden ist, lohnt sich ein Blick darauf. Dann kann es sinnvoll sein, Zeichnung und Bauteil zu kombinieren — die Zeichnung liefert die Nennmaße, das Teil zeigt den gebauten Stand. Das ist dann schon ein kleines Reverse Engineering.

Was Sie mitschicken sollten

• Alle Blätter, die zum Teil gehören — auch Detailzeichnungen und Schnitte auf Folgeblättern.
• Das CAD-System, mit dem Sie weiterarbeiten, falls Sie mehr als STEP brauchen.
• Den Zweck: Soll nur nachgefertigt, geändert oder in eine Baugruppe eingepasst werden? Davon hängt ab, wie der Modellaufbau am sinnvollsten gegliedert wird.
• Bekannte Abweichungen zwischen Zeichnung und gebautem Teil, falls es welche gibt.

Was es kostet

Den Preis bestimmt nicht die Blattgröße, sondern die Zahl der Formelemente und wie viel Interpretation die Zeichnung verlangt. Eine Flanschplatte mit Lochkreis ist schnell modelliert; ein Gehäuse mit zwölf Schnitten, in denen sich zwei widersprechen, nicht.

Als Größenordnung: Ein einzelnes Bauteil aus einer sauberen Zeichnung, geliefert als STEP-Datei, beginnt bei rund 400 Euro. Baugruppen und ganze Zeichnungssätze werden nach der Sichtung angeboten, mit Festpreis und benanntem Lieferumfang.
