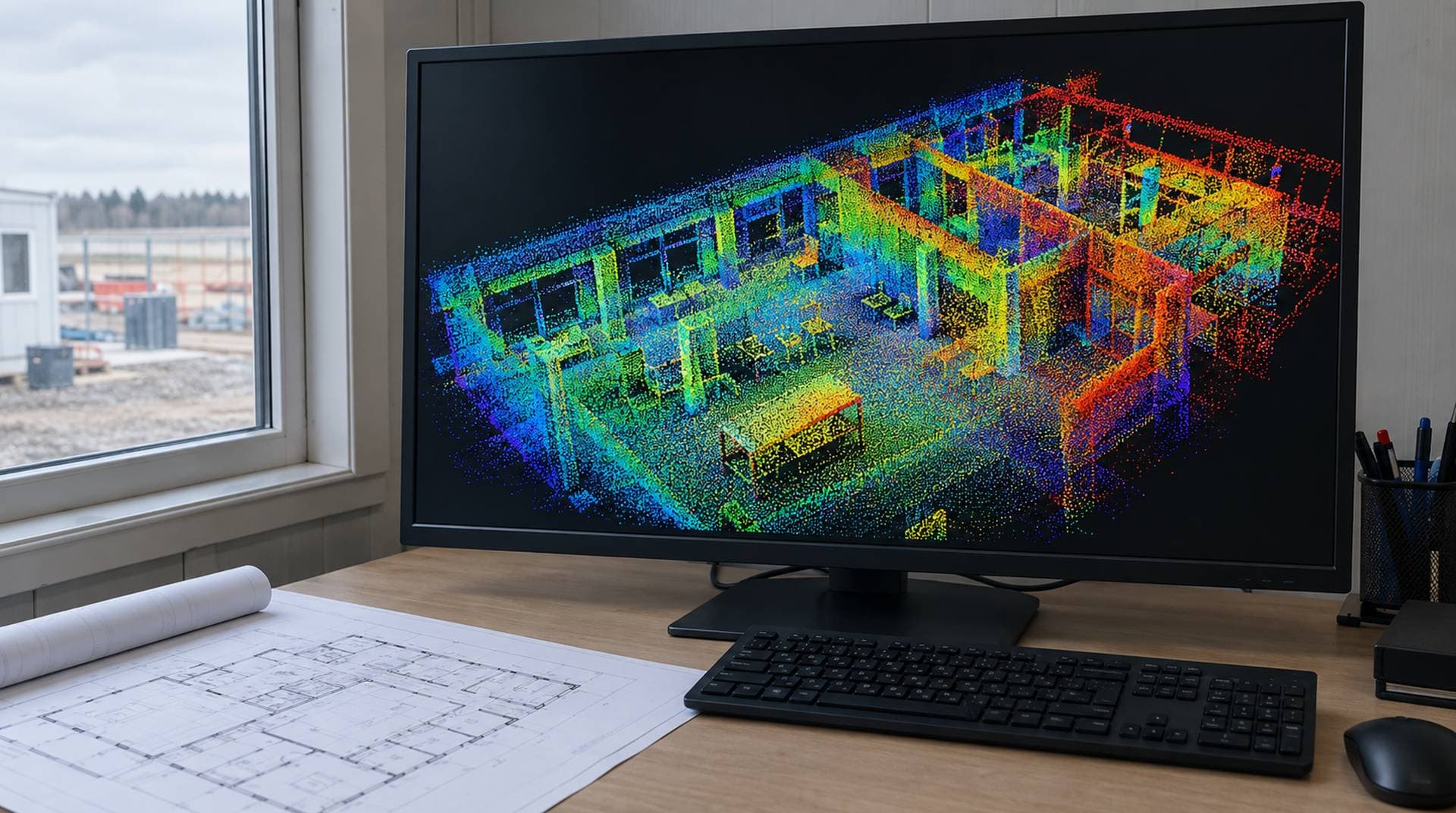

Punktwolke, Grundriss oder Modell — was brauchen Sie wirklich?

Die Anfrage klingt fast immer gleich: »Wir bräuchten mal einen 3D-Scan von der Halle.« Was damit gemeint ist, stellt sich erst im Gespräch heraus — und es ist erstaunlich oft nicht das, was der Anrufende erwartet hat. Denn hinter dem Wort stecken drei Ergebnisse, die sich im Preis um den Faktor fünf und im Nutzen um deutlich mehr unterscheiden.

Die Punktwolke: alles drin, nichts erklärt

Ein mobiler Laserscanner wird beim Gehen durch das Gebäude getragen und misst dabei ununterbrochen in alle Richtungen: hunderttausende Entfernungen je Sekunde, jede mit einem Winkel versehen. Weil das Gerät zugleich seinen eigenen Weg verfolgt, weiß es, wohin jeder Punkt gehört. Am Ende des Rundgangs liegt eine Wolke aus Messpunkten vor, eingefärbt mit den Bildern der mitlaufenden Kamera — das Gebäude ist vermessen.

Der Reiz liegt auf der Hand: Es ist alles drin. Jede Rohrleitung, jede Nische, jeder Durchbruch — auch das, wonach beim Termin niemand gefragt hat. Wer ein halbes Jahr später wissen will, wie hoch der Unterzug über der Einfahrt sitzt, misst das am Bildschirm nach, statt noch einmal hinzufahren.

Der Haken ist genauso offensichtlich, wird aber regelmäßig übersehen: Eine Punktwolke erklärt nichts. Sie zeigt, wo Oberflächen sind, nicht was sie bedeuten. Eine Wand ist dort keine Wand, sondern eine dichte Fläche aus Punkten. Nichts darin ist bemaßt, nichts beschriftet, nichts ausgewertet. Und man braucht Software, die mit mehreren Gigabyte umgehen kann.

Der abgeleitete Plan: das, womit gearbeitet wird

Aus derselben Aufnahme entsteht im zweiten Schritt, was Planer tatsächlich in die Hand nehmen: Grundrisse je Geschoss, Schnitte an den vereinbarten Stellen, Ansichten der Fassaden. Bemaßt, in DXF und PDF, nach Ihren Layer- und Namensvorgaben. Das ist Handarbeit — jemand entscheidet, wo die Wandkante verläuft, wenn der Putz uneben ist, und ob die Nische in den Plan gehört oder nicht.

Genau diese Entscheidungen machen den Plan brauchbar und die Auswertung teuer. Der Scan selbst ist in einem halben Tag erledigt; die Pläne daraus beschäftigen jemanden ein bis drei Wochen. Wer den Preis einer Bestandsaufnahme nicht versteht, rechnet fast immer den Scan und vergisst die Auswertung.

Das Modell: selten, und dann sehr bewusst

Die dritte Stufe ist ein dreidimensionales Modell, in dem Bauteile als Bauteile vorliegen. Das lohnt sich, wenn wirklich daran konstruiert wird — eine neue Anlage soll in den Bestand passen, ein Anbau an die vorhandene Geometrie anschließen. Es lohnt sich nicht, wenn das Modell am Ende nur schöner aussieht als der Grundriss.

Ein durchgängig bauteilorientiertes Gebäudemodell für die BIM-Planung bieten wir nicht an. Dafür gibt es Büros, die nichts anderes machen, und ein halbherziges Modell ist in diesem Feld schlimmer als keines. Die Punktwolke, die ein solches Büro als Grundlage braucht, liefern wir gern.

Die drei Ergebnisse nebeneinander

Drei Fragen, die die Entscheidung abkürzen

1. Wer öffnet die Datei als Erstes, und welche Software hat diese Person? Wenn die Antwort »unser Architekt, mit AutoCAD« lautet, sind es Pläne. Lautet sie »wir selbst, um mal nachzusehen«, genügt oft ein Web-Viewer auf der Punktwolke.
2. Was passiert unmittelbar danach? Wird gezeichnet, ausgeschrieben oder beantragt, brauchen Sie Pläne. Wird nur nachgemessen, brauchen Sie die Wolke.
3. Welche Bereiche sind wirklich betroffen? Eine vollständige Aufnahme aller Geschosse kostet ein Mehrfaches der einen Etage, um die es eigentlich geht.

In der Praxis fällt die Antwort meistens auf beides: die Pläne zum Arbeiten und die Punktwolke als Archiv daneben. Der Aufpreis für die Wolke ist gering, weil sie ohnehin entsteht — sie ist das Zwischenergebnis, aus dem die Pläne abgeleitet werden. Sie wegzulassen spart wenig und kostet im Zweifel eine zweite Anreise.

Wie Sie die Anfrage formulieren

Am schnellsten zu einem belastbaren Angebot kommt, wer nicht das Verfahren bestellt, sondern das Ziel beschreibt. Statt »wir brauchen einen 3D-Scan der Halle« also lieber: »Wir wollen im Obergeschoss eine Wand versetzen und brauchen dafür Grundrisse, mit denen unser Architekt planen kann.« Aus dem zweiten Satz ergibt sich alles Übrige — Umfang, Genauigkeit, Format.

Hilfreich sind außerdem drei Angaben, die sich ohne Aufwand machen lassen: ungefähre Fläche, Anzahl der Geschosse und ob alte Pläne existieren. Damit steht die Größenordnung schon vor dem ersten Telefonat.

Der häufigste Fehlkauf

Er sieht so aus: Ein Betrieb beauftragt eine Punktwolke, weil das nach dem vollständigsten Ergebnis klingt. Die Datei kommt, hat elf Gigabyte, und niemand im Haus hat Software, die sie öffnet. Zwei Jahre später liegt sie unangetastet auf dem Server, und für den Umbau wird doch wieder mit Zollstock und Bleistift aufgemessen.

Der umgekehrte Fall kommt seltener vor, ist aber ärgerlicher: Es werden nur die Grundrisse beauftragt, die Punktwolke wird nach dem Projekt gelöscht — und beim nächsten Umbau fehlt genau das Maß, nach dem niemand gefragt hatte. Dann beginnt alles von vorn, inklusive Anfahrt.

Beide Fehler entstehen an derselben Stelle: Es wurde über das Verfahren gesprochen und nicht über den Zweck. Deshalb steht bei uns am Anfang die Frage, wofür die Aufnahme gebraucht wird — und nicht die Frage, welches Gerät zum Einsatz kommen soll.
